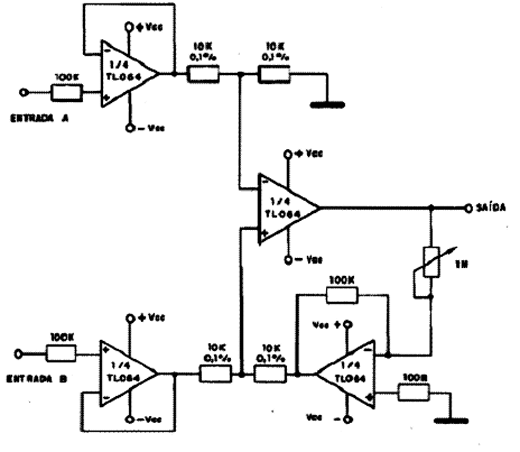

Amplificadores para instrumentação devem ter uma altíssima impedância de entrada e baixa impedância de saída. Este circuito, sugerido pela Texas Instruments usa seguidor de tensão com FET na entrada garantindo muitos Gigaohms de resistência de entrada e amplificadores convencionais na saída com o ganho determinado pela aplicação. Veja a necessidade de se usar resistores de precisão para equilibrar o circuito, o que também é feito no potenciômetro e a utilização de fonte simétrica. A entrada é diferencial em A e B.
Amplificador Para Instrumentação
