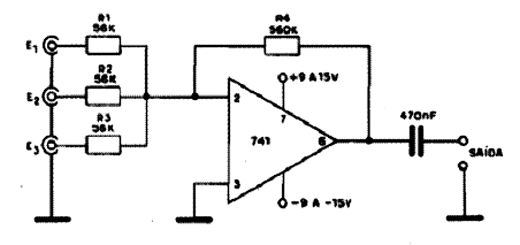

Este simples mixer de três entradas tem um ganho de tensão de 10 vezes dado pela relação entre R4 e os resistores de entrada. A fonte de alimentação deve ser simétrica e os cabos de entrada e de saída de sinal devem ser blindados. Podem ser acrescentados potenciômetros de 100 k ? na entrada de cada canal para controle da intensidade do sinal. Amplificadores operacionais equivalentes podem ser usados e para uma versão estéreo devem ser montadas duas unidades, uma para cada canal. Veja na seção de Circuitos Simulados circuitos semelhantes a este.
Mixer com o 741
