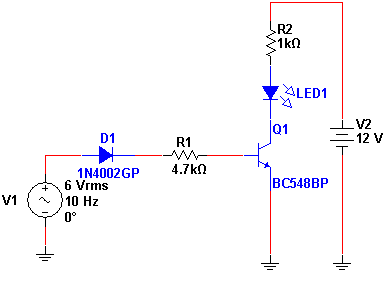

Este simples circuito faz um ou dois LEDs piscarem ao ritmo do sinal de áudio aplicado à entrada. Na simulação aplicamos um sinal de entrada de 10 Hz x 6 V para que seja possível visualizar as piscadas do LED quando a chave I/O é acionada. Na prática, deve-se usar um transformador de isolamento para aplicar o sinal de áudio ao circuito e também um trimpot de 1 k? para controlar sua intensidade. O sinal deve ter pelo menos 2 V na entrada do circuito para que ele funcione. A alimentação pode ser feita com tensões de 6 a 12 V e em lugar do LED (sem o resistor R2), pode-se usar uma lâmpada até 100 mA.
LED Rítmico
