Com a chave J1 fechada, toda a potência é aplicada ao circuito de carga. Com a chave aberta apenas metade dos semiciclos são aplicados à carga e ela recebe aproximadamente metade de sua potência nominal. Podemos usar este circuito para controlar a temperatura de um ferro de soldar ou ainda ter duas intensidades de brilho para lâmpadas incandescentes. Não use este circuito com cargas não resistivas como aparelhos eletrônicos, lâmpadas eletrônicas ou fluorescentes, etc. O LED indica a condição de menos potência podendo ser substituído por uma lâmpada neon, com o aumento de R1 para 470 k ?. O circuito também funciona na rede de 220 V com o uso de diodos apropriados. Para o 1N4004 a corrente máxima é 1 A (100 W) em 110 V e para o 1N4007 temos 200 W. Na simulação pelo Multisim 11.0 a tecla espaço controla a potência.

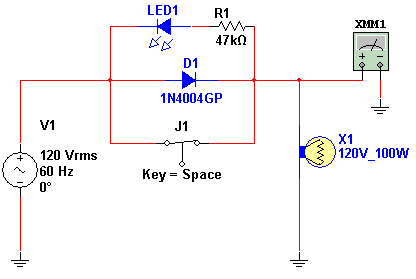

Ligamos na saída um multímetro virtual do Multisim para indicar a tensão de saída. Na figura abaixo a tensão na condição de meia potência.
Download e simulação e netlist
