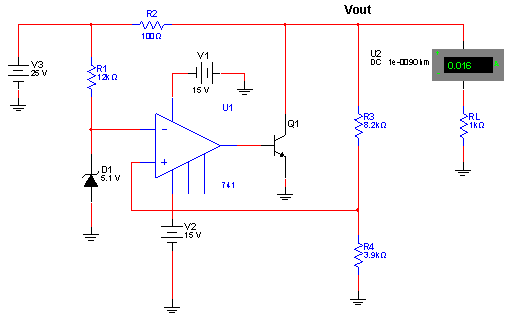

Este circuito faz parte do conjunto de amostras (samples) de Circuitos Educacionais do Multisim 11.0. O que este circuito faz é regular a tensão de saída de uma fonte por derivação (shunt), desviando a corrente para a terra através de Q1 de modo que ele funcione como uma carga variável mantendo constante a tensão na carga. A referência é dada pelo diodo zener e a fonte de alimentação deve ser simétrica de 15 + 15 V. A tensão de entrada é dada por V3 neste circuito. Na simulação temos a conexão de um voltímetro na saída. Altere componentes como o zener para verificar o seu funcionamento.
Regulador Shunt com Operacional
