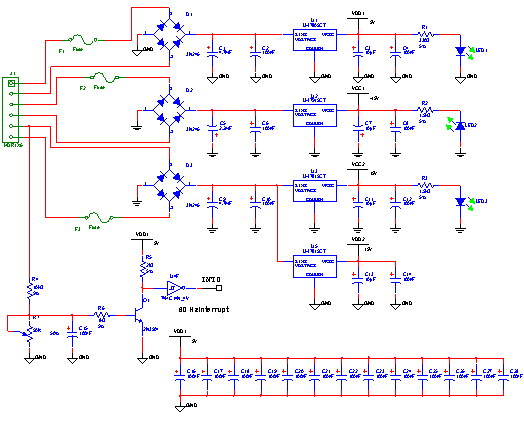

Esta fonte que fornece tensões de 15 + 15 V e 5 V é sugerida pela própria National Instruments no conjunto de circuitos dados como amostras. Esta fonte também inclui um clock de 60 Hz que pode ser utilizado com as mais diversas finalidades. As entradas do circuitos correspondem à tensões retificadas pelo menos 2 V maiores do que a tensão desejada na saída. Para todas as saídas a corrente máxima é de 1 A, e os circuitos integrados devem ser montados em dissipadores de calor. Sugerimos ligar voltímetros nas saídas para verificar as tensões e analisar o ripple de cada saída usando o osciloscópio virtual.
Fonte Múltipla
Download da simulação e netlist.
