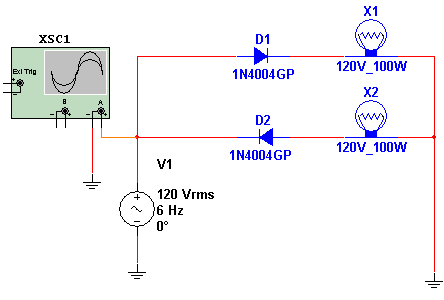

Eis um circuito didático bastante interessante. Ele demonstra o funcionamento do diodo num circuito de corrente alternada. Diminuindo a frequência do sinal alternado para se facilitar a simulação (6 Hz), vemos a lâmpada X1 acender nos semiciclos positivos e a lâmpada X2 nos negativos, ao mesmo tempo que observamos a senóide correspondente à alimentação alternada. O circuito usa diodos comuns e duas lâmpadas. Na prática se for montado, não veremos as lâmpadas piscarem, mas sim as duas acesas, cada qual com metade do seu brilho nominal (aproximadamente). Clique na chave I/O para ver a simulação no Multisim 11.0.

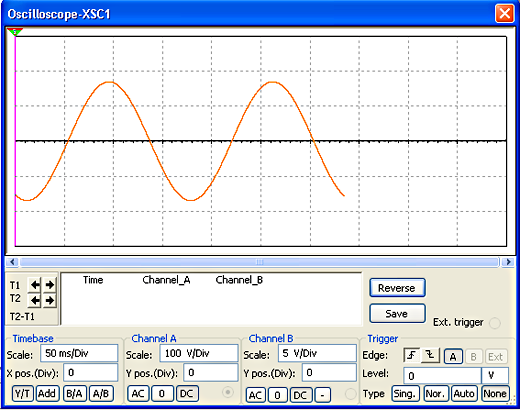

A forma de onda da tensão aplicada, como visualizada no osciloscópio virtual é mostrada na figura abaixo.
Download da simulação e netlist
