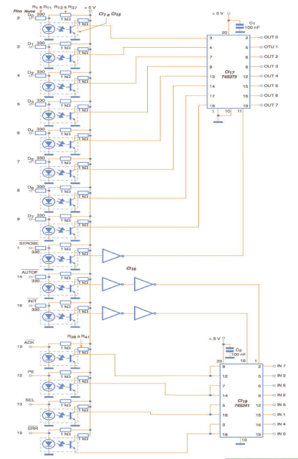

O circuito ilustrado na figura permite acionar cargas externas (8) a partir de sinais da porta paralela e também fazer a aquisição de dados pela mesma porta, bastando para isso comutar as devidas habilitações das funções I/O. O acoplamento (tanto dos sinais de entrada como de saída), é feito através de acopladores ópticos, o que significa um elevado grau de segurança para a integridade dos circuitos do PC. A fonte para os circuitos TTL deve ser externa com um terra comum, e as portas inversoras podem ser de qualquer tipo TTL como as 7805.
