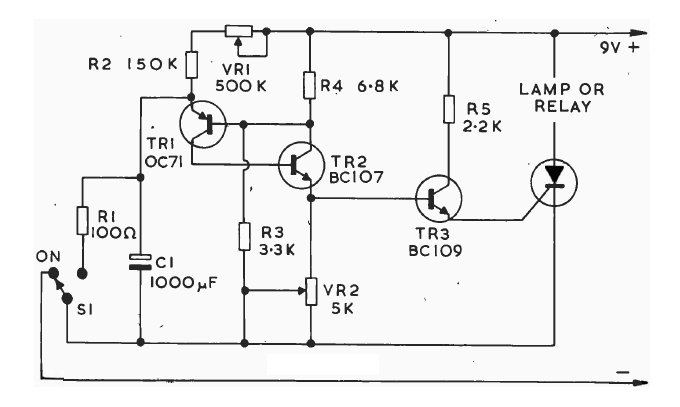

Este timer com SCRs foi encontrado numa documentação inglesa antiga. O SCR pode ser o TUIC106 e os transistores equivalentes modernos coo o BC557 para TR1 e BC547 para os demais.
| Clique na imagem para ampliar |
Este timer com SCRs foi encontrado numa documentação inglesa antiga. O SCR pode ser o TUIC106 e os transistores equivalentes modernos coo o BC557 para TR1 e BC547 para os demais.
