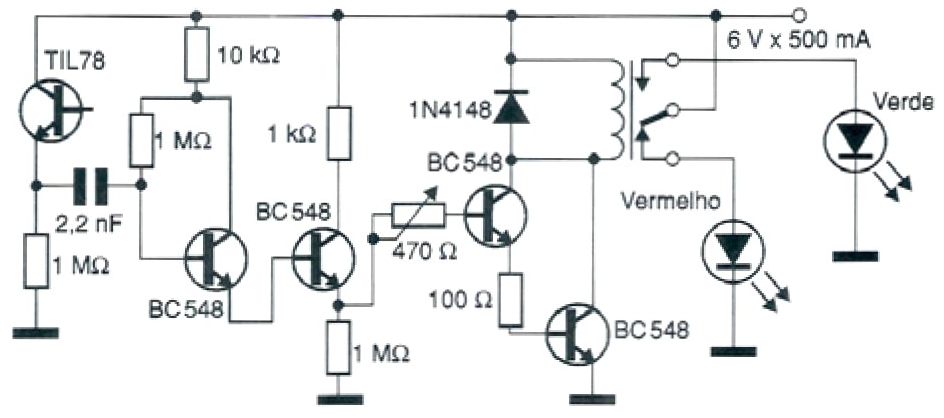

A finalidade do circuito proposto é indicar através de LEDs se alguma função de um controle remoto infravermelho não está funcionando. O circuito é simples de usar, basta apontar o controle remoto para o fototransistor e verificar se o ralé é acionado, quando então o LED verde acende. O único ajuste consiste na sensibilidade ao acionamento, feito no trimpot de 470 ohms. O relê deve ser cio tipo sensível de 6 V e a alimentação pode ser feita tanto por fonte como por quatro pilhas. Os transistores admitem equivalentes. Projeto de Elton Da Costa Rosado - Santana do Paraíso - MG publicado na revista Eletrônica Total 124 de 2007.
| Clique na imagem para ampliar |
