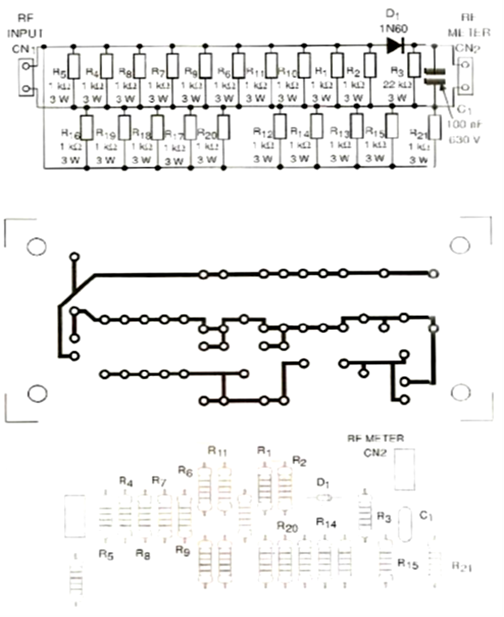

O circuito apresentado é uti- lizado para funcionar como antena fantasma (não irradiante) ou carga artificial, além de um medidor de RF, para ajuste de transmissores. Os resistores precisam ser obrigatoriamente de carbono ou filme.
A montagem deve ser feita dentro de uma caixa metálica (blindada) com o emprego de areia para refrigerar o circuito. A areia usada é do tipo branca fina, que deve ser lavada e levada ao sol ou forno para estar isenta de qualquer umidade. Os conectores utilizados são do tipo para RF. A montagem foi feita pelo autor foi em tubo metálico retangular.
A maior dificuldade preencher toda a cavidade com areia. A potência máxima do transmissor deve ser inferior à soma das potências dos resistores empregados. Podem ser utilizados resistores de maior dissipação para o caso de transmissores de maiores potências.
Lembramos que transmissores transistorizados nunca devem ser ligados sem antena, ou sem uma carga que tenha a sua impedância. Isso poderia fazer com que os caros transistores de saída sofressem sobrecargas e queimassem. José Aquiles Barros Ribeiro
Obs.: Trata-se de montagem para quem já tem experiência com transmissores, principal- mente de potência elevada. seu uso também exige conheci- mento das técnicas de calibração de transmissores.
