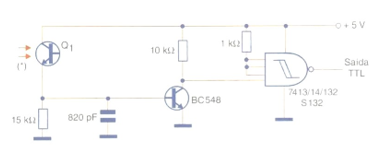

Esta configuração (usando uma porta lógica com saída compatível TTL) utiliza um transistor amplificador para se obter maior sensibilidade. O capacitor atua como um filtro, evitando a ação de espúrios que possam aparecer ao se cortar a luz incidente no sensor. O resistor de 15 k O na base do transistor determina a sensibilidade e eventualmente pode ser alterado na faixa de 4k7 a 47 kohms, conforme a aplicação. O circuito é mostrado na figura e qualquer fototransistor comum pode ser usado como sensor.
