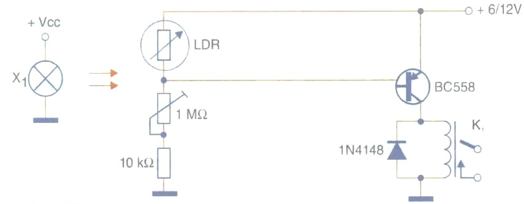

Este circuito é bastante simples e se o LDR for montado em um tubo opaco com lente, sua sensibilidade permite uma separação de até mais de 1 metro entre o sensor e a fonte. A fonte de luz é uma lâmpada de 5 a 12 V com pelo menos 100 mA de corrente, dependendo da distância de separação. Uma lâmpada incandescente de 5 a 40 W também pode ser usada para conexão na rede de energia. A sensibilidade é ajustada no trimpot de 1 M Ω e o relé deve ter uma corrente máxima de bobina (acionamento) de 50 mA, com tensão de acordo com a alimentação usada. O circuito é dado na figura. Lembramos que, com a passagem de um objeto diante do relé, ele fechará por um breve instante seus contatos, enviando assim um pulso de controle ao circuito externo. Trata-se, portanto, de um circuito de ação momentânea, e não monoestável ou biestável. Podemos usar os contatos do relé para acionar um monoestável com o circuito integrado 555, por exemplo, se assim a aplicação o exigir.
