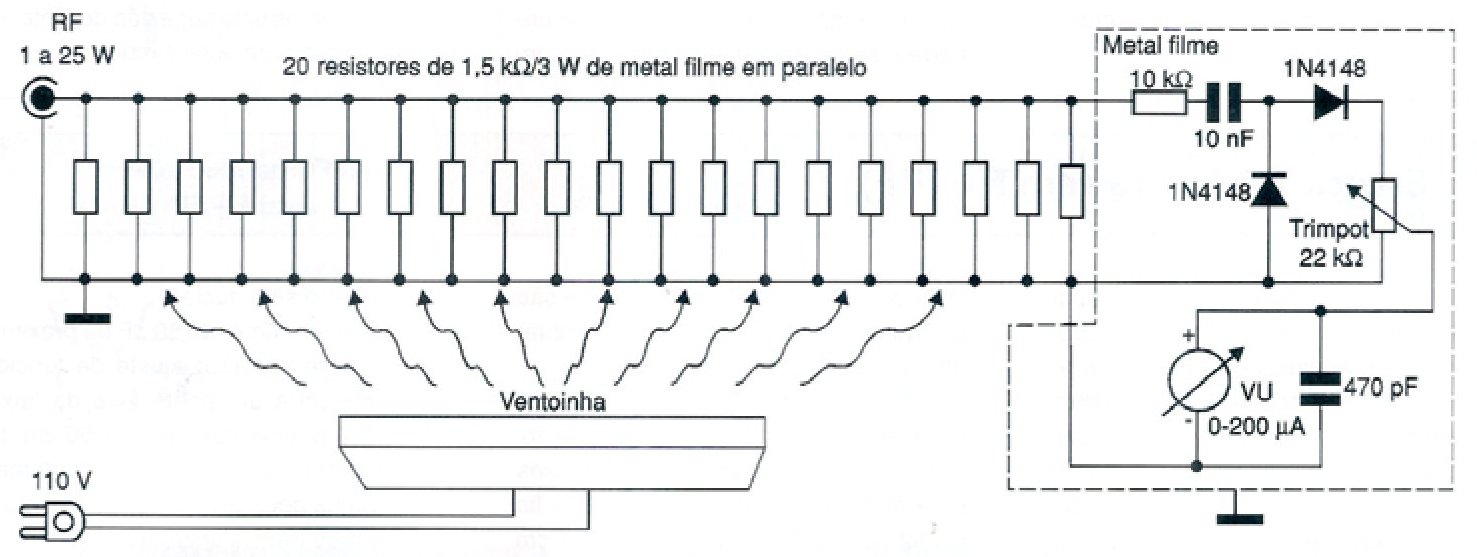

A medida da potência de transmissores de FM de alta potência deve ser feita com o uso de cargas fantasmas em sua saída. O circuito proposto permite medir potências de saída de até 25 W, empregando um VU comum de 0-200 µA ou mesmo aproveitando-se essa escala de um multímetro comum. O aparelho possui ainda uma ventoinha para manter os resistores de carga em baixa temperatura.
As ligações dos componentes desse medidor devem ser as mais curtas possíveis e a sua instalação deve ser feita em caixa de metal blindada, Os resistores devem ser todos de filme metálico de 1,5kΩ x 3 W de dissipação. Não use resistores de fio, pois eles são indutivos. O ajuste da escala pode ser feito com base em um transmissor de potência conhecida. Ivan Fernando Roberto - Avaré – SP. Publicado na revista Eletrônica Total 124 de 2007.
