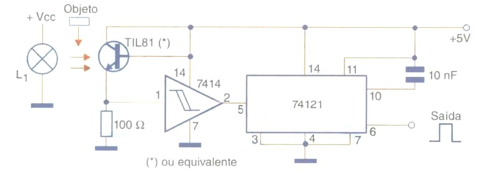

O circuito da figura é sugerido pela Texas Instruments em seu manual de optoeletrônica e consiste num sensor de passagem para objetos numa esteira de linha de montagem. Este circuito usa um fototransistor para detectar a passagem do objeto, o qual gera uma transição lógica numa porta disparadora do tipo 7414. Esta transição é usada para disparar um monoestável TTL, que gera um pulso de contagem ou controle de duração constante no pino 6 de saída. O tempo de duração deste pulso depende do resistor de 15 kohms e do capacitor de 10 nF, componentes estes que podem ser alterados em função da aplicação desejada.
