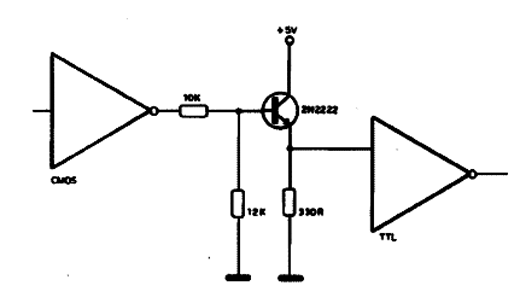

Na figura abaixo temos a maneira mais correta de se interfacear um circuito lógico CMOS alimentado por tensões de 5 a 12 V com um circuito TTL, alimentado por 5 V. Observe que a etapa de acoplamento é alimentada pelos 5 V do circuito TTL.
![Interface CMOS - TTL Interface CMOS - TTL](/images/stories/banco/cir0431_01.gif)
Interface CMOS - TTL
