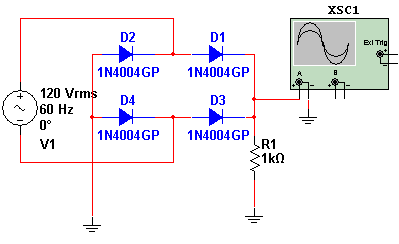

A simulação do circuito retificador em ponte ou ponte de Graetz pode ser feita com a configuração mostrada na figura abaixo. A carga é um resistor de 1 k ohm e a entrada consiste numa tensão senoidal de 60 Hz. A imagem obtida no osciloscópio virtual do Multisim 11.0 mostra que os dois ciclos da tensão senoidal são retificados, aparecendo sobre a carga. Desta forma a frequência do ripple na carga é de 120 Hz. Se o leitor quiser continuar a simulação, pode agregar ao circuito o capacitor de filtro e observar o ripple fazendo sua medida. Cálculos para este circuito podem ser encontrados na nossa seção de Matemática Para Eletrônica. Observe o valor de pico da tensão contínua pulsante obtida.

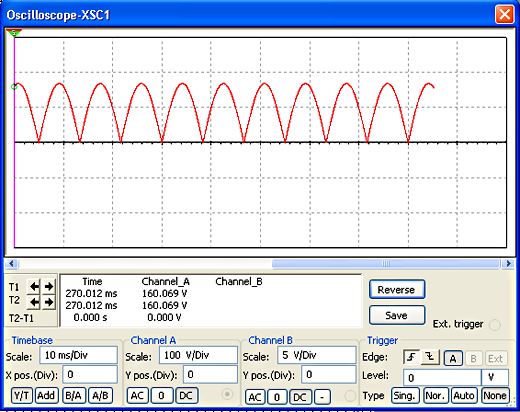

Abaixo a imagem obtida no osciloscópio virtual do Multisim.
Arquivos para download: Simulação e Netlist
