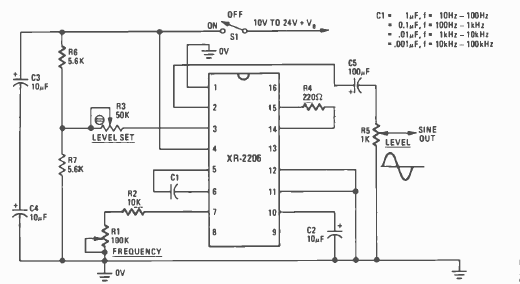

Na figura temos o modo de se gerar sinais senoidais de excelente qualidade usando o XR2206. O circuito é de uma Radio Electronics de abril de 1977. A tabela junto ao diagrama dá os valores do capacitor para diferentes faixas de frequências.
Na figura temos o modo de se gerar sinais senoidais de excelente qualidade usando o XR2206. O circuito é de uma Radio Electronics de abril de 1977. A tabela junto ao diagrama dá os valores do capacitor para diferentes faixas de frequências.
