A finalidade deste circuito é indicar como se encontra o aterramento de uma tomada tripolar, usando para essa finalidade uma lâmpada néon de baixíssimo consumo. O circuito funciona com 110/220 V e, pelo brilho da lâmpada temos uma ideia de como se encontra o aterramento (100% para o brilho máximo). Basta apertar o interruptor por um instante para verificar o aterramento.

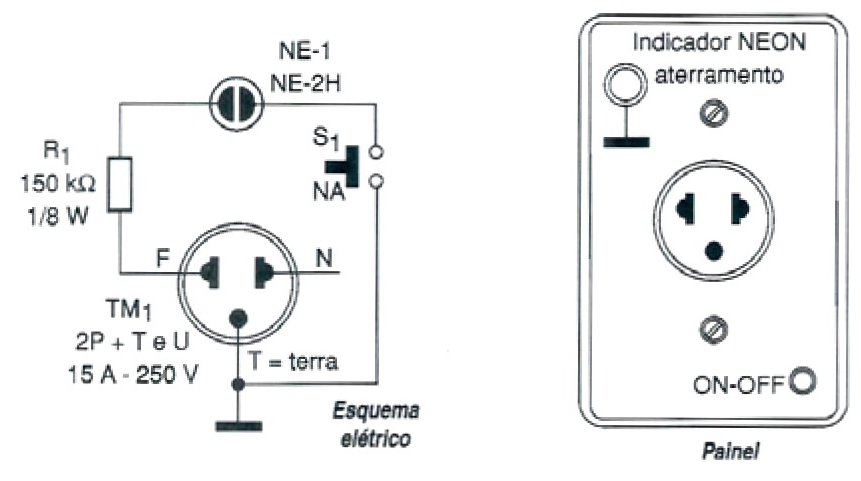

O circuito indicador pode ser instalado na tampa da caixa que abriga a tomada tripolar, conforme mostra a figura. Sugerimos consultar os artigos Aterramento Elétrico na Revista Saber Eletrônica — edições 329/330 e 331 para mais informações. José Vieira Neto Igarassu - PE Publicado na revista Eletrônica Total 124 de 2007.
