Este circuito divide a frequência de um sinal por valores que são potência de 2. A frequência máxima de entrada está em torno de 10 MHz para uma alimentação de 10 V. No circuito dada abaixo existe um oscilador que gera um sinal para a entrada do divisor, a frequência de entrada, da ordem de alguns megahertz é determinada pelo capacitor. Vdd pode ficar entre 5 e 12 V. O valor máximo da divisão é 128.
![Divisor CMOS com o 4004 Divisor CMOS com o 4004](/images/stories/banco/cir0421_01.gif)

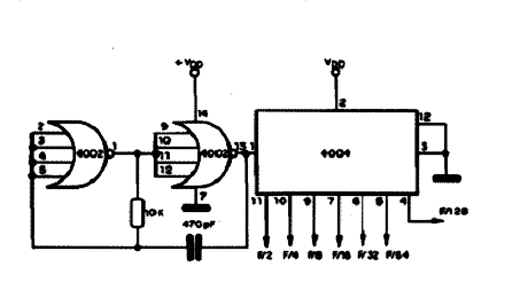

Divisor CMOS com o 4004
