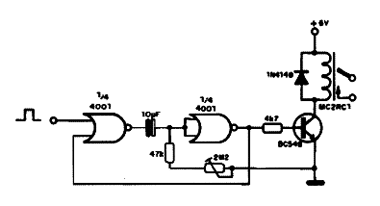

Um pulso de disparo na entrada deste circuito faz com que o relé feche seus contatos por um tempo ajustado pelo trimpot e que depende também do capacitor. O BC548 pode acionar relés de 6 a 12 V com correntes máximas de bobina de 100 mA. A alimentação do 4001 é feita com o positivo no pino 14 e o negativo no pino 7.
Relé Monoestável com o 4001
