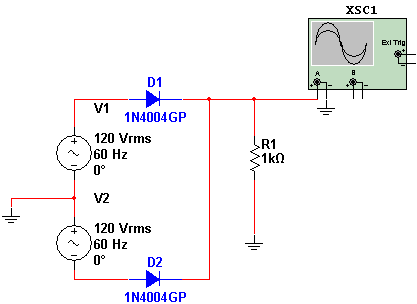

Com finalidades didáticas, o circuito mostrado serve para estudar a ação de diodos num retificador de onda completa. As fontes de corrente alternada simulam um transformador com secundário dotado de tomada central. Evidentemente a tensão pode ser alterada para valores entre 6 e 129 V. O resistor para tensões acima de 12 V deve ter uma dissipação compatível. Temos a forma de onda da tensão aplicada a carga visualizada no osciloscópio virtual do Multisim 11.0. Pode-se acrescentar o capacitor de filtro ao circuito, estudando-se então sua ação com a visualização do ripple.

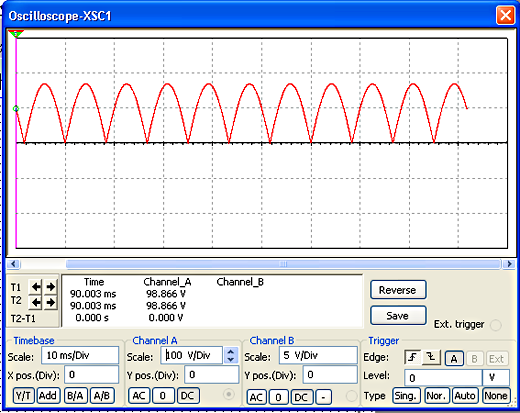

A forma de onda da tensão aplicada à carga é mostrada na figura abaixo. Observe o valor do pico da tensão para uma entrada de 120 Vrms.
Arquivos para download: Simulação e Netlist
