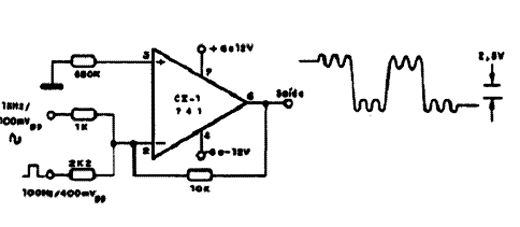

Este circuito combina dois sinais, sendo um retangular de 100 Hz e outro senoidal de 1kHz. Este circuito pode ser visto em simulação na seção de circuitos simulados. A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes podem ser empregados. Na entrada podem ser adicionados outros sinais, levando-se em conta a amplitude, e sua ação dada pelos valores dos resistores em série. Lembre que o circuito não opera com sinais além de uns 100 kHz.
![Combinador Linear Combinador Linear](/images/stories/banco/cir0412_01.gif)
Combinador Linear
