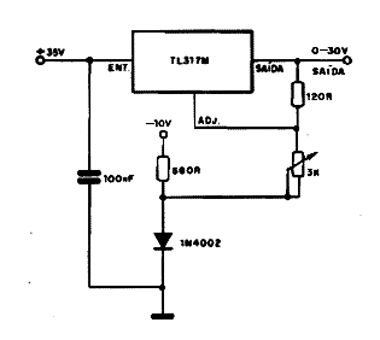

Na figura temos o modo de se obter uma tensão variável a partir de 0 V com a utilização de uma referência negativa de -10 V. O circuito integrado utilizado é a versão de baixa corrente do LM317, operando com apenas 100 mA. Na mesma configuração pode ser usado o LM317 para 1,5 Ae o LM350 para 3 A. A tensão de entrada deve ser de 35 V.
Regulador de 0 - 30 V x 100 mA - TL317M
