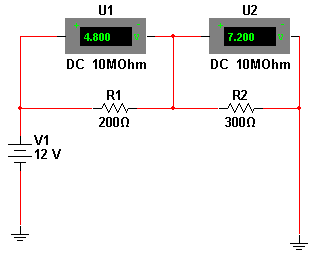

Este circuito mostra o que ocorre com as tensões numa associação de resistores em série. A tensão da bateria fica dividida proporcionalmente aos valores das resistências associadas. Veja que a soma das duas tensões é igual à tensão da bateria. Na simulação usamos os voltímetros virtuais do Multisim 11.0. Pode-se acrescentar mais resistores à associação e também ligar outros instrumentos, como um amperímetro em série para mostrar a corrente total. Os valores de correntes e tensões podem ser calculados utilizando-se as fórmulas normais encontradas na nossa seção de Matemática Para Eletrônica.
Resistores em Série
Arquivos para download: Simulação e Netlist
