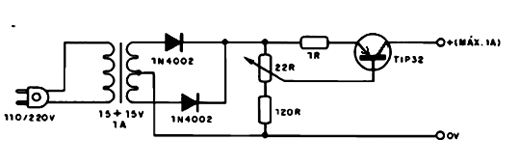

O circuito abaixo tem por finalidade regular correntes até 1 A numa carga alimentada por tensões até 12 V. O transformador deve ter secundário coma corrente desejada. O resistor de 1 R é de fio, assim como o potenciômetro. O transistor deve ser montado em radiador de calor. Com o TIP42 pode-se regular até 2 A.
![Regulador de Corrente Regulador de Corrente](/images/stories/banco/cir0405_01.png)
Regulador de Corrente
