Os toques nas chapinhas ligam e desligam a carga ligada na saída, com um sinal na forma de onda apresentada. O circuito é biestável e faz uso dos dois flip-flops existentes no 4013. A alimentação do 4013, não indicada na figura é feita com o positivo no pino 14 e negativo no pino 7. Os sensores são duas chapinhas de metal que devem ser tocadas simultaneamente. A alimentação pode ser feita com tensões de 5 a 12 V.
![Interruptor de Toque Biestável com o 4013 Interruptor de Toque Biestável com o 4013](/images/stories/banco/cir0401_01.gif)

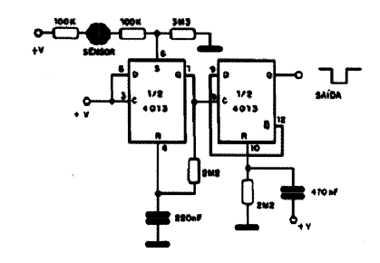

Interruptor de Toque Biestável com o 4013
