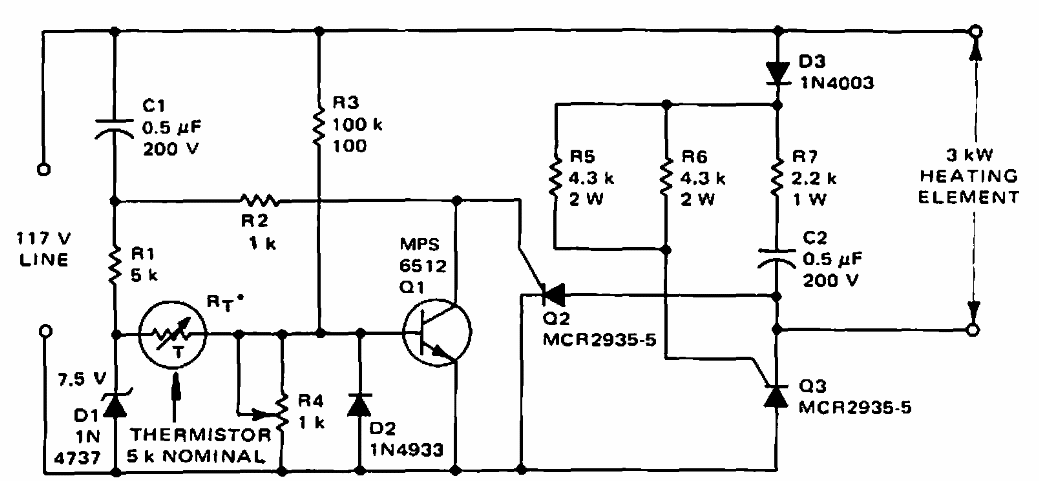

Este controle de elemento de aquecimento com até 3 kW foi obtida numa documentação americana antiga. Os SCRs devem ser de acordo com a carga e os transistores podem ser equivalentes atuais.
| Clique na imagem para ampliar |
Este controle de elemento de aquecimento com até 3 kW foi obtida numa documentação americana antiga. Os SCRs devem ser de acordo com a carga e os transistores podem ser equivalentes atuais.
