Na figura abaixo temos o circuito tradicional de um dimmer (controle de potência) usando um SCR. Conforme podemos ver pela imagem do osciloscópio apenas os semiciclos positivos são conduzidos, sendo o ponto de disparo (ângulo de condução) determinado pelos ajuste de R2. Na simulação, este ajuste é feito pela tecla A. O capacitor C1 na prática pode precisar de alteração para se obter toda a faixa de controle de potência, sem zonas mortas. A corrente máxima controlada depende do SCR, que deve ser dotado de dissipador de calor. O circuito, com SCR apropriado, também funcionará na rede de 220 V.
![Dimmer com SCR Dimmer com SCR](/images/stories/circuitos/ne0254_01.gif)

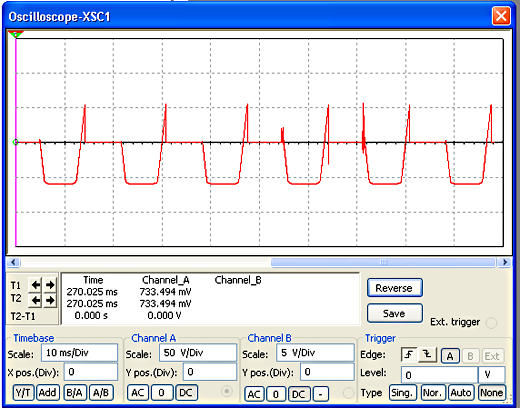

A seguir a imagem da forma de onda no SCR obtida no osciloscópio virtual do Multisim 11.0. Observe que a conexão do osciloscópio faz com que os semiciclos visualizados sejam os negativos, quando na verdade o SCR conduz os positivos.
![Osciloscópio virtual. Osciloscópio virtual.](/images/stories/circuitos/ne0254_02.png)
Arquivos para download: Simulação e Netlist
