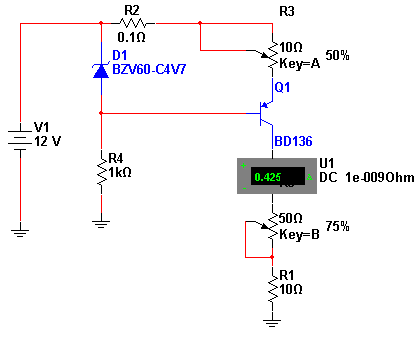

O circuito mostrado na figura consiste num regulador de corrente com um transistor de potência. Para o transistor usado a corrente máxima recomendada é de 500 mA, mas podem ser utilizados equivalentes de maior corrente como o TIP32 ou mesmo TIP42. R3 ajusta a corrente e R5 de 50 ohms é usado para simular a variação da carga. Um amperímetro é ligado em série para mostrar a corrente ajustada na carga. O valor máximo da corrente na carga é dado por R2.
Fonte de Corrente Constante com Transistor
Arquivos para download: Simulação e Netlist
