Gerador triangular retangular CIR21868S CB21333E (CIR20777)

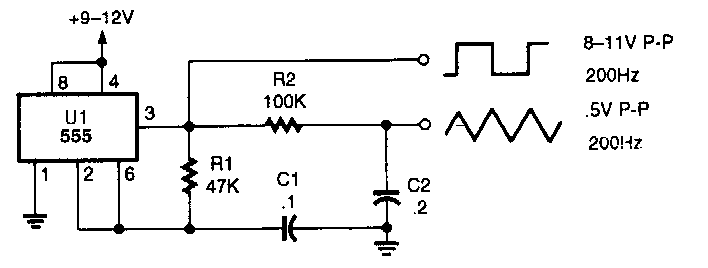

Este circuito, com base num 555, foi encontrado numa Popular Electronics dos anos 90. O circuito tem a frequência determinada por R1, R2 e C1.

| Clique na imagem para ampliar |
