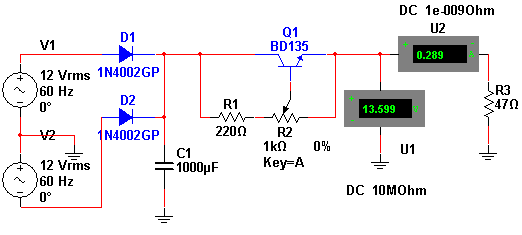

Esta fonte contém um reostato que permite ajustar a corrente numa carga. Esta corrente será determinada pelo transformador, que também fixa o tipo de transistor a ser usado. Para um BD135 esta corrente máxima é da ordem de 500 mA, mas podemos usar o TIP31 para 2 A e o TIP41 para 4 A. O transistor em qualquer versão deve ser dotado de radiador de calor. Na simulação a cuba eletrolítica ou carga é simulada pelo resistor de 47 ?. O ajuste da corrente é feito pela tecla A que ajusta o potenciômetro R2. Na prática este componente deve ser de fio e R1 deve ter uma dissipação de pelo menos 5 W. As fonte V1 e V2 simulam o secundário de um transformador de 12 V cujo primário é ligado à rede de energia.
Fonte Galvanoplástica
Arquivos para download: Simulação e Netlist
