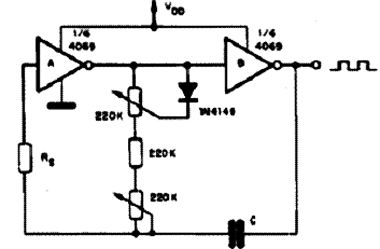

O potenciômetro com o diodo no cursor controla o ciclo ativo enquanto que o outro potenciômetro atua sobre a frequência. Este circuito fornece sinais retangulares cuja frequência depende de C. Este componente pode ter valores entre 100 pF e 1 µF. A tensão de alimentação deve ficar entre 5 e 15 V. Veja em outros artigos que usam este componente a sua pinagem. São aproveitados dois inversores dos seis inversores existentes neste circuito integrado.
![Astável com Ciclo Ativo Astável com Ciclo Ativo](/images/stories/banco/cir0399_01.gif)
Astável com Ciclo Ativo
