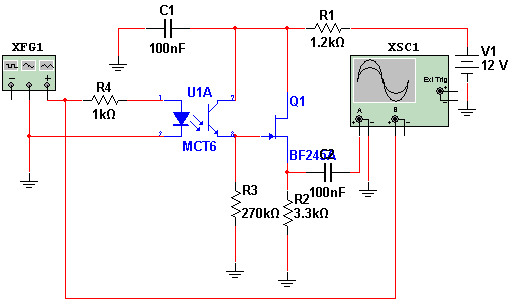

Neste circuito simulamos um foto-diodo com um acoplador óptico onde as junções base-emissor e base-coletor do transistor se comportam como foto-diodos. Na entrada aplicamos um sinal senoidal de 6 V x 1 kHz visualizado na curva inferior do osciloscópio, e na saída ligamos o circuito amplificador cuja forma de onda é a superior no osciloscópio Virtual. A alimentação é feita com tensão de 12 V e temos um consumo muito baixo. A distorção do sinal de saída se deve às características não lineares do LED. Na prática, se a fonte de luz usada for linear, a forma de onda obtida será mais próxima da senoida,

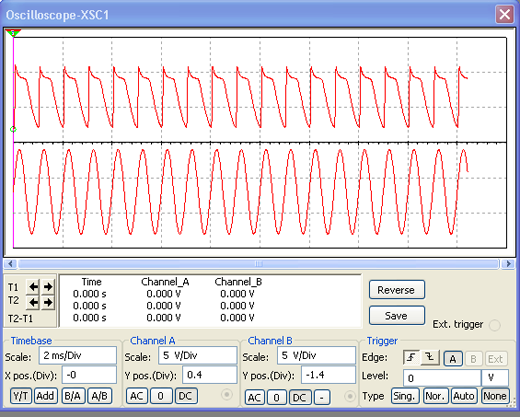

Abaixo, as formas de onda na entrada e saída simuladas e observadas no osciloscópio virtual do Multisim 11.0.
Arquivos para download: Simulação e Netlist
