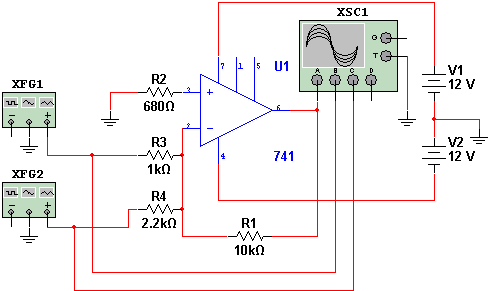

Este interessante circuito, empregando um amplificador operacional 741, combina um sinal retangular de 100 Hz com 400 mV pico a pico (canal B), com um sinal senoidal de 1 kHz com 100 mV pico a pico (canal C). O sinal resultante é observado no canal A da simulação. Os resistores R3 e R4 determinam a taxa de combinação, podendo ser alterados, enquanto o resistor R1 determina o ganho do circuito. A fonte de alimentação deve ser simétrica de 6 a 12 V, e amplificadores operacionais equivalentes podem ser utilizados. Mais entradas podem ser acrescentados para uma combinação múltipla de sinais. A frequência máxima de operação deste circuito para um ganho 10 está em torno de 100 kHz. Veja que este circuito pode ser utilizado como mixer de áudio.
![Combinador Linear Combinador Linear](/images/stories/circuitos/ne0249_01.gif)

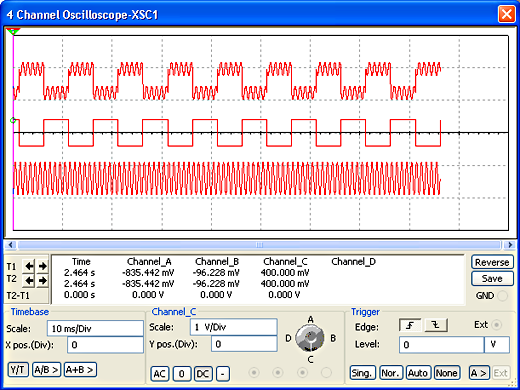

Na figura abaixo temos a visualização dos dois sinais de entrada (canais B e C) e do sinal de saída (canal A) no osciloscópio virtual de 4 canais do Multisim. Veja os ajustes de ganho de cada canal para correta visualização. Na figura aparece o ajuste do canal C. Na simulação, clicando-se sobre a chave de seleção de canais, pode-se reajustar os ganhos dos canais à vontade.
![Foram de onda obtida. Foram de onda obtida.](/images/stories/circuitos/ne0249_02.png)
Arquivos para download: Simulação e Netlist
