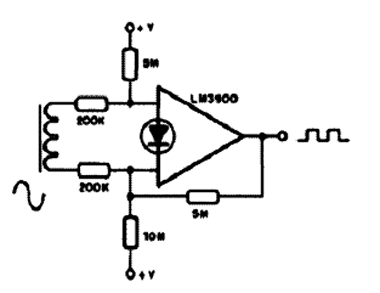

O circuito abaixo é um amplificador para sensores de relutância variável, fornecendo um sinal retangular a partir de uma entrada senoidal. O circuito integrado é um amplificador operacional de transcondutância, devendo ser alimentado por fonte simétrica de 6 a 12 V.
Sensor Para Relutância Variável
