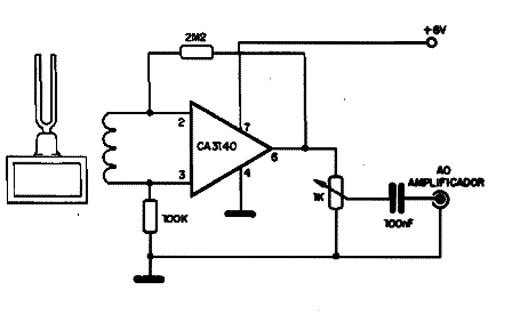

Um sensor magnético formado por 100 a 500 espiras num tubinho que envolva um dos braços de um diapasão mecânico fornece um sinal que pode ser amplificador por um amplificador comum. O ganho é dado pelo trimpot ou potenciômetro de 1 k. A alimentação pode ser feita por pilhas já que o consumo do aparelho é muito baixo. O cabo do captador magnético ao circuito deve ser blindado para que não ocorra a captação de zumbidos. O resistor de 2M2 determina o ganho, podendo ser alterado.
