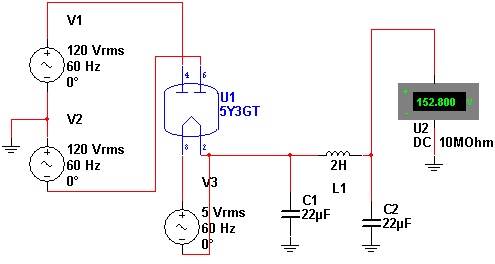

V1 e V2 simulam o secundário do transformador de força de alta tensão e V3 é o enrolamento para aquecimento do filamento da válvula. A corrente máxima de V1 e V2 está em torno de 300 mA. A tensão máxima pode chegar aos 400 V. Na simulação temos a retificação em onda completa, obtendo-se na saída uma tensão que está bem próxima do valor de pico da tensão do transformador. Ligando um voltímetro, medimos 152,8 V na saída. Evidentemente, esta tensão vai cair em função da corrente da carga. Se quiser, ligue um osciloscópio na função AC na saída, para visualizar o ripple. Uma carga na saída ajuda a observar melhor as características desta fonte quando em funcionamento. Veja que a 5Y3 é uma válvula de aquecimento direto, ou seja, o filamento tem a função de catodo. O choque de filtro é importante nesta fonte para melhorar a filtragem, mas pode ser substituído em algumas aplicações por um resistor de fio de 1 k? a 2,2 k ?.
Arquivos para download: Simulação e Netlist
