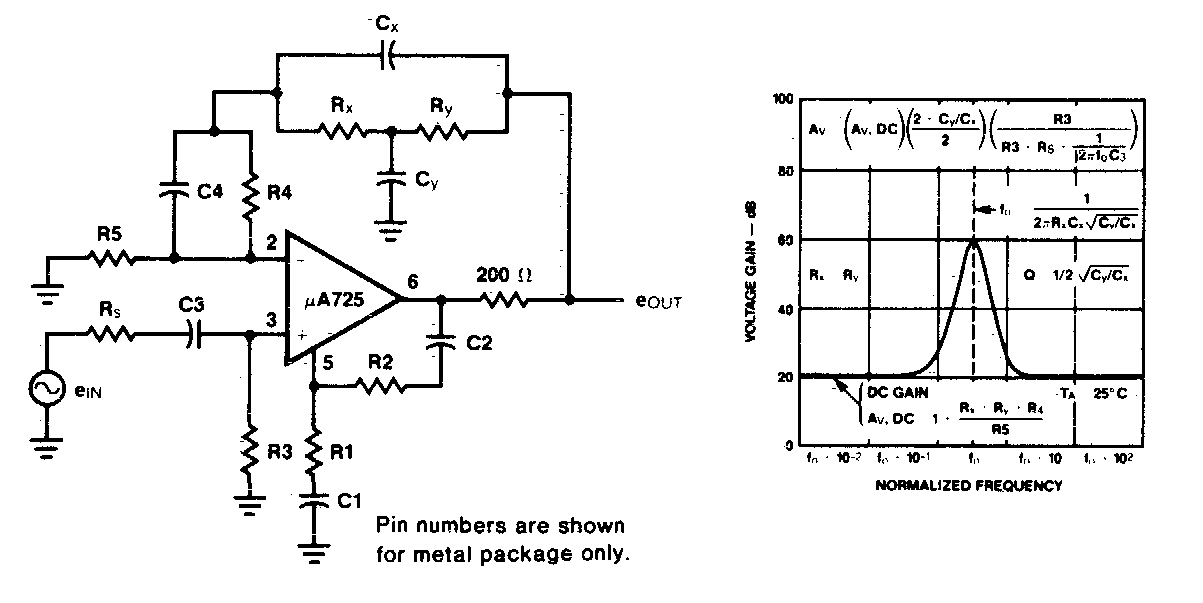

Este circuito foi encontrado numa documentação dos anos 80. As fórmulas junto ao diagrama e gráfico permitem calcular os componentes para diversas faixas de operação. A fonte deve ser simétrica.
| Clique na imagem para ampliar |
Este circuito foi encontrado numa documentação dos anos 80. As fórmulas junto ao diagrama e gráfico permitem calcular os componentes para diversas faixas de operação. A fonte deve ser simétrica.
