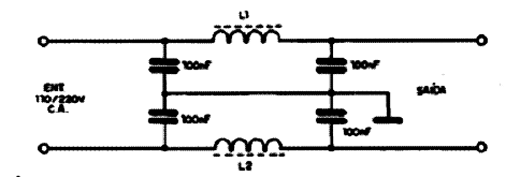

Este filtro bloqueia a interferência que se propaga via rede de energia, sendo intercalado entre o aparelho interferente e a tomada ou o aparelho interferido e a tomada. As bobinas são formadas por 50 a 200 espiras de fio 22 a 24 para correntes até 2 A enroladas num bastão de ferrite. Os capacitores devem ser de poliéster com 250 V de tensão de trabalho ou mais para a rede de 110 V e com 400 V ou mais para a rede de 220 V. A conexão à terra é muito importante para maior eficiência do filtro.
Filtro para Rede de Energia
