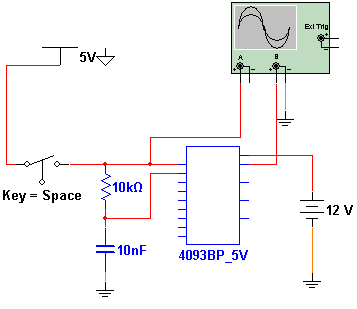

Fechando o interruptor simulado com a tecla espaço, a saída do circuito demora um certo tempo para passar do nível alto para o nível baixo. Este tempo é dado pela constante de tempo do resistor de 10 k e do capacitor de 10 nF. Na simulação estes componentes podem ser alterados para melhor visualização no osciloscópio virtual. O circuito pode funcionar também como um circuito anti-repique.
![Chave Com Retardo 4093 Chave Com Retardo 4093](/images/stories/circuitos/ne0242_01.gif)
Chave Com Retardo 4093

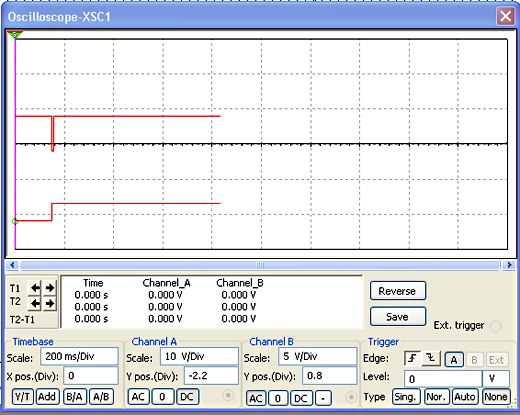

O sinal visualizado no osciloscópio virtual do Multisim 11.0 é mostrado a seguir.
![Forma de onda obtida no osciloscópio virtual Forma de onda obtida no osciloscópio virtual](/images/stories/circuitos/ne0242_02.png)
Forma de onda obtida no osciloscópio virtual
Arquivos para download: Simulação e Netlist
