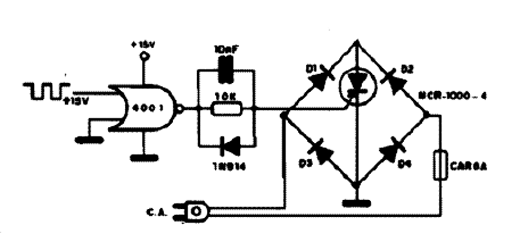

Este circuito chaveia sinais de um SCR a partir de sinais digitais aplicados a uma porta 4001. A carga depende do SCR usado. Veja que o SCR usado é um MOS SCR e os diodos devem ser capazes de conduzir a corrente da carga controlada. A alimentação do CMOS pode ficar entre 5 e 12 V.
![Chave CMOS-SCR de Onda Completa Chave CMOS-SCR de Onda Completa](/images/stories/banco/cir0382_01.gif)
Chave CMOS-SCR de Onda Completa
