O oscilador apresentado tem sua frequência controlada pela luz que incide no foto-transistor. Na simulação utilizamos um acoplador óptico que é excitado pelo sinal de um gerador de funções. Na prática podemos usar tanto acopladores ópticos como também foto-transistores para obter um conversor luz-frequência para diversos tipos de aplicação. A alimentação pode ser feita com tensões de 5 a 1 2V e a frequência central depende de C1. Valores entre 470 pF e 470 nF podem ser utilizados sem problemas. Na simulação pode ser necessário alterar valores de componentes para uma observação melhor da forma de onda gerada.
![Oscilador CMOS Controlado Pela Luz Oscilador CMOS Controlado Pela Luz](/images/stories/circuitos/ne0241_01.gif)

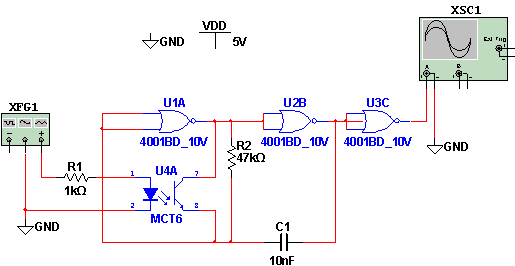

Oscilador CMOS Controlado Pela Luz

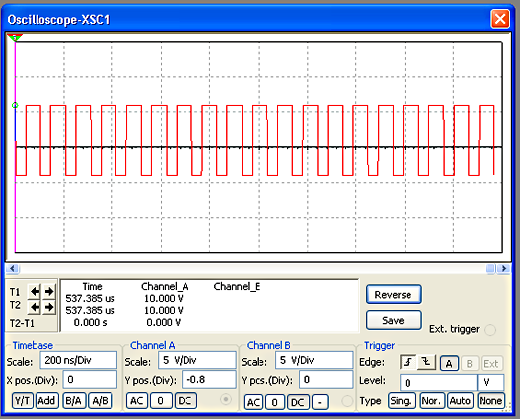

Abaixo o sinal observado no osciloscópio virtual do Multisim 11.0.
![Forma de onda obtida. Forma de onda obtida.](/images/stories/circuitos/ne0241_02.png)
Forma de onda obtida.
Arquivos para download: Simulação e Netlist
