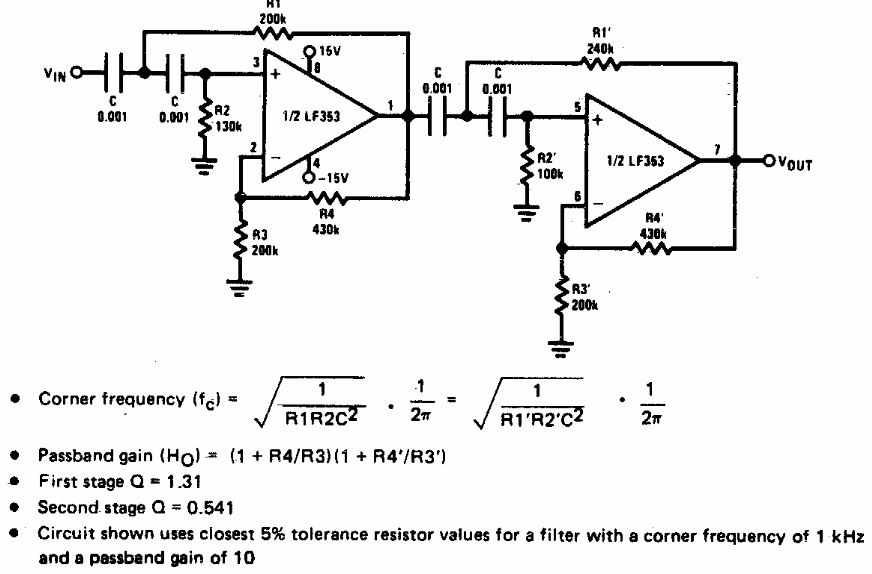

Este filtro Buttherworth de quarta ordem foi encontrado numa publicação americana dos anos 80. Os amplificadores operacionais são da época, mas o circuito se aplica a equivalentes modernos. Junto ao diagrama as fórmulas para o cálculo dos componentes.
| Clique na imagem para ampliar |
