Oscilador TTL para terceiro sobretom CIR17101S CB9639E (CIR19686)

Detalhes
Escrito por: Newton C. Braga

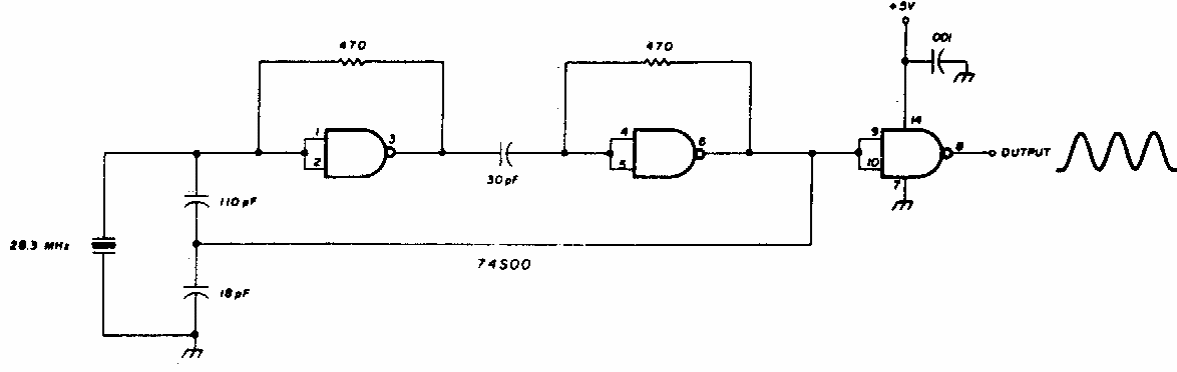

Encontrado numa documentação dos anos 80, este oscilador usa um integrado TTL Schottly. A alimentação deve ser feita com 5 V.




| Clique na imagem para ampliar |
