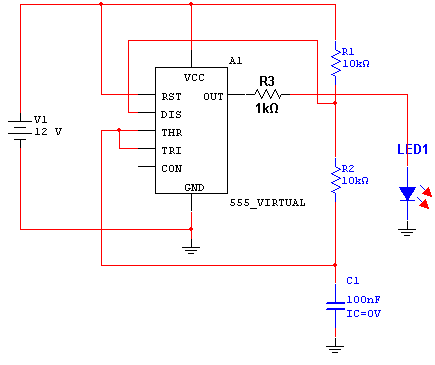

Com este circuito simples podemos fazer um LED piscar rapidamente numa velocidade que depende de R1, R2 e C1. Veja na seção de fórmulas (Matemática Para Eletrônica) como calcular os valores desses componentes para a frequência desejada. Os valores indicados são os que permitem uma visualização na simulação, que ao ser acionada, faz com que o LED pisque. O resistor R3 depende da potência do LED podendo ter 47 a 100 ? para os LEDs mais potentes até 470 ? ou 1 k para os LEDs mais fracos. Sugerimos o uso de LEDs brancos de alto-brilho. Para controle da frequência ligue em série com R1 um potenciômetro de 1 M?. A alimentação pode ser feita com tensões de 5 V a 12 V.
LED Estroboscópico
Arquivos para download: Simulação e Netlist
