Este circuito evita os repiques (bounce) que ocorrem quando atuamos sobre um interruptor e ele produz mais de um pulso devido às oscilações dos contatos. O circuito tem um tempo de produção do pulso único de saída dado pelo capacitor que pode ter seu valor alterado conforme o tipo de interruptor ou sensor utilizado. O circuito pode ser alimentado com tensões de 5 a 12 V e na simulação temos a forma do pulso produzido. Clique duas vezes na chave para que ela feche e abra seus contatos produzindo o pulso de disparo.

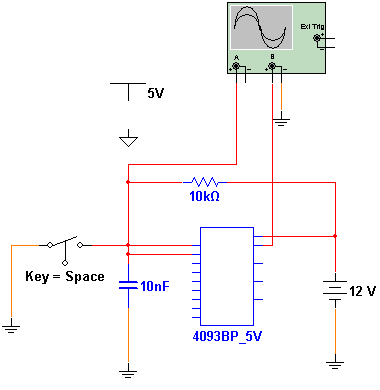

Circuito Anti-Repique

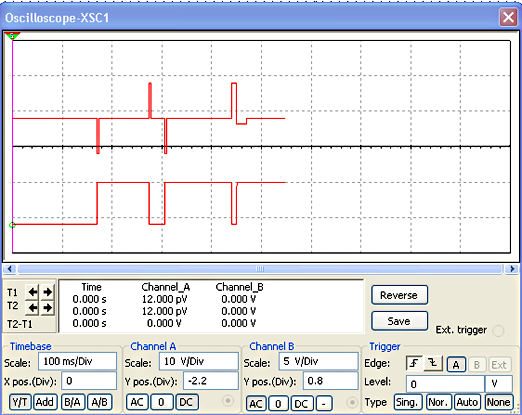

As formas dos sinais produzidos são observadas na figura abaixo.
Forma de onda no osciloscópio virtual.
Arquivos para download: Simulação e Netlist
