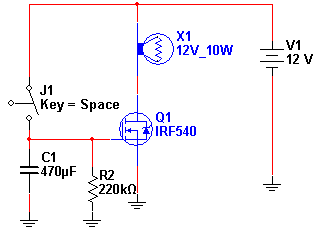

Pressionando a chave J1 por um momento a carga é ativada, recebendo a alimentação através de Q1. O tempo que a chave vai ficar ativada depende de C1 e R2. C1 pode ter valores entre 1 µF e 4 700 µF enquanto que R1 pode ter valores entre 1009 k e 4,7 M?. A corrente máxima na carga depende de Q1, podendo chegar a vários ampères. O desligamento não é abrupto. A carga, no final da temporização tem a tensão reduzida gradualmente. A tensão de alimentação deve ficar entre 12 V e uma tensão maior que depende do transistor usado, normalmente limitada a uns 50 V. Na simulação, aperte duas vezes a barra de espaço para carregar o capacitor e depois desligar deixando que a descarga ocorra através de R2.

Arquivos para download: Simulação e Netlist
