O circuito apresentado isola um sinal de até algumas centenas de quilohertz, amplificando-o e levando-o a uma saída. A distorção pode ser ajustada através do valor de R1. Este componente pode ter valores entre 1k e 220 k tipicamente. A alimentação pode ser feita com tensões de 5 a 12 V e o consumo é muito baixo. O sinal de entrada deve ter amplitude suficiente para excitar o LED (pelo menos 3 V) e o resistor R3 de entrada depende da intensidade desse sinal.

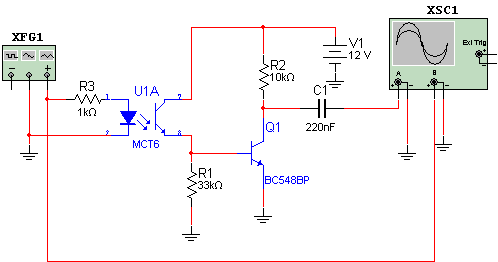

Amplificador Óptico

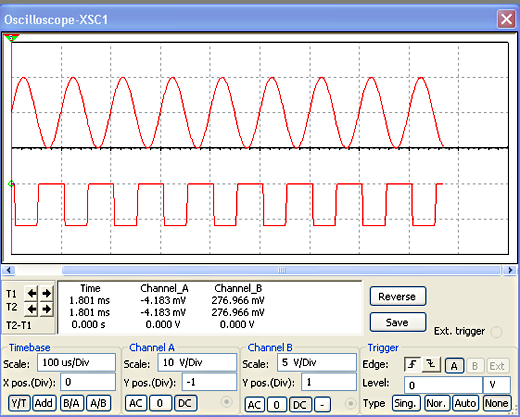

As formas de onda do sinal de entrada de 10 kHz e o sinal de saída são dadas na imagem abaixo que corresponde ao osciloscópio virtual do Multisim 11.0. Veja os ajustes.
Forma de onda no osciloscópio virtual
Arquivos para download: Simulação e Netlist
