Estabilizador CMOS CIr15906S CB8857E (CIR18871)

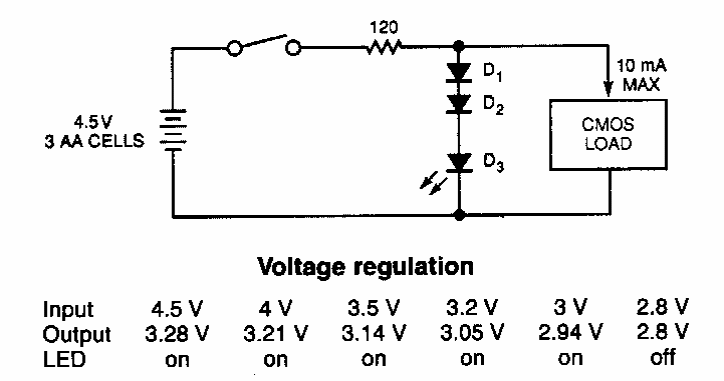

Este circuito foi encontrado numa EDN dos anos 90. Nele temos o uso de LED e diodos para estabilizar a tensão de alimentação de uma carga CMOS.

| Clique na imagem para ampliar |
